原理·特點
.png)

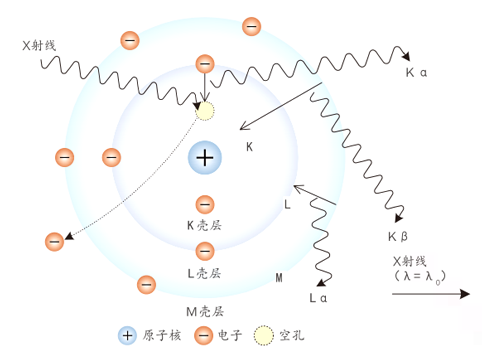

玻爾模型所描述的電子軌道和X射線熒光產生的原理
X射線熒光的產生原理
X射線管發出X射線照射樣品，樣品中所含的原子被激 發而產生原子特有的X射線。這種X射線被稱為X射線 熒光。不同的元素波長（能量）不同。通過檢測X射 線的波長，能夠進行定性分析。X射線熒光的強度與 含量呈函數關系，檢測元素特有的X射線的量值能夠 進行定量分析。
滿足不同領域的應用
■ 電子·電氣
·RoHS指令、無鹵素等篩選分析
·半導體、存儲裝置、液晶、太陽能電池等的各種薄膜分析
■ 汽車·機械
· 應對ELV指令的篩選分析
· 各種機械零部件成分分析及鍍層厚度、涂層附著量的檢測
■ 鋼鐵·有色金屬
· 原材料、合金、錫焊、貴金屬的主要成分、殘余成分的分析
· 爐渣的組成分析
■ 礦業
· 選礦工藝的成色鑒別分析
■ 窯業
· 陶瓷、水泥、玻璃、磚、粘土的分析
■ 石油·石油化學
· 油中硫的分析
· 潤滑油中各種添加元素及混入元素的分析
■ 化學工業
·無機·有機原料和產品分析
·催化劑、顏料、涂料、橡膠、塑膠的分析
■ 環境
· 土壤、排水、焚燒灰、過濾、PM2.5等成分分析
■ 醫藥
· 合成時的殘留催化劑分析
· 原藥中不純物分析、異物分析
■ 農業·食品
· 土壤、肥料、植物的分析
· 食品的原料分析、添加元素管理、溶入異物的分析
■ 其它
· 考古學樣品及寶石成分分析
· 玩具·日用品中有害重金屬元素測定等
追求高速?高靈敏度?高精度的機型—EDX-7200
通過高分辨率SDD檢測器的搭載以及高計數率的實現，獲得更高的檢測效率。
高速 — 計數量高達到30倍 —
搭載高速電路，計數量高達以往型號（EDX-720）的30倍。通過改良算法和升級基本性能，縮短了測定時間， 進一步提高了操作便捷性。
.png)

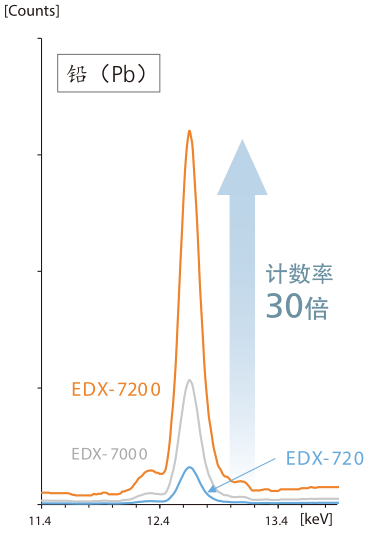

銅合金中的鉛（Pb）的譜圖比較
.png)

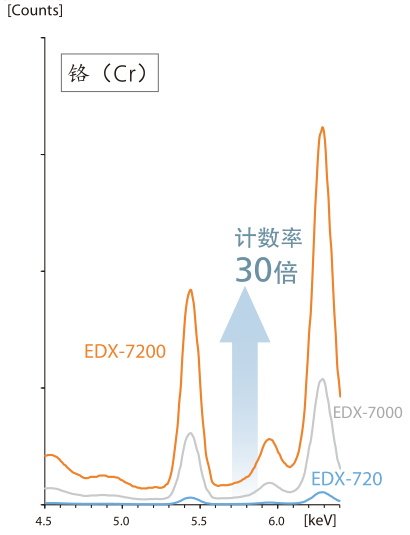

銅合金中的鉻（Cr）的譜圖比較
實際樣品的比較
.png)
分別用以往型號（EDX-720）和EDX-7200對無鉛錫焊中所含的鉛（Pb）進行分析，比較其重現性。
.png)

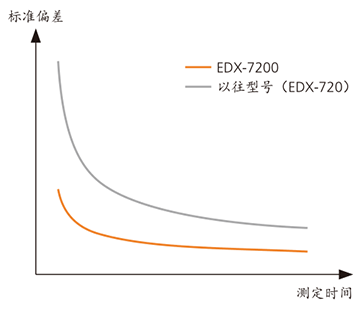

測定時間與標準偏差（定量值的偏差）的關系
.png)

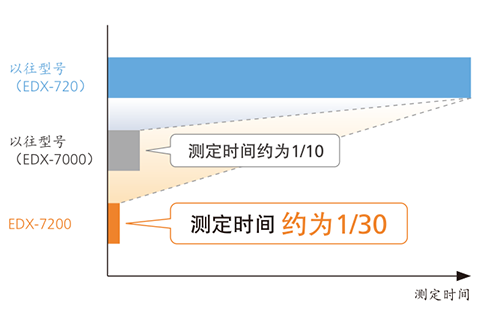

滿足目標分析精度所需的測定時間
X射線熒光分析可以通過延長測定時間增加X(jué)射線熒光的計數來提高精度（重現性）。 搭載高計數率SDD檢測器和高速電路的EDX-7200與以往型號（EDX-720）相比，能夠在更短的時間內達到目標分 析精度。
高靈敏度 — 檢測下限提高6倍 —
提高了金屬分析中微量元素的檢測下限。

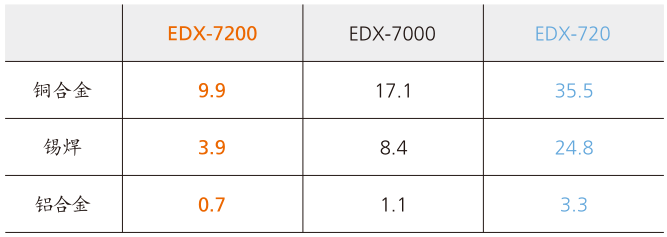

金屬中的鉛的檢測下限基準（300秒）
※ 檢測下限值僅為示例，并非保證值。
高分辨率

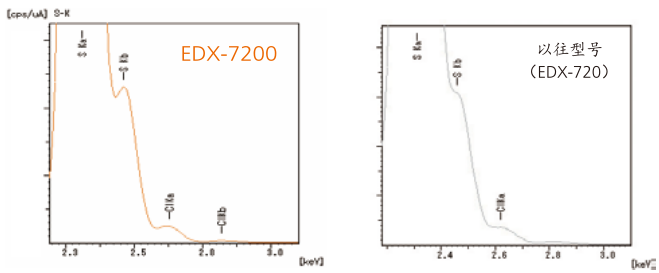

能量分辨率的比較（樣品：PPS樹脂）
與搭載Si(Li)半導體檢測器的以往型號（EDX-720）相比， 能量分辨率更勝一籌。
不同元素峰值重疊的影響減少，分析結果更加可靠。
無需液氮
SDD檢測器為電子制冷方式，無需液氮冷卻。不僅可以免去繁瑣的液氮補充作業，還可以降低運行成本。

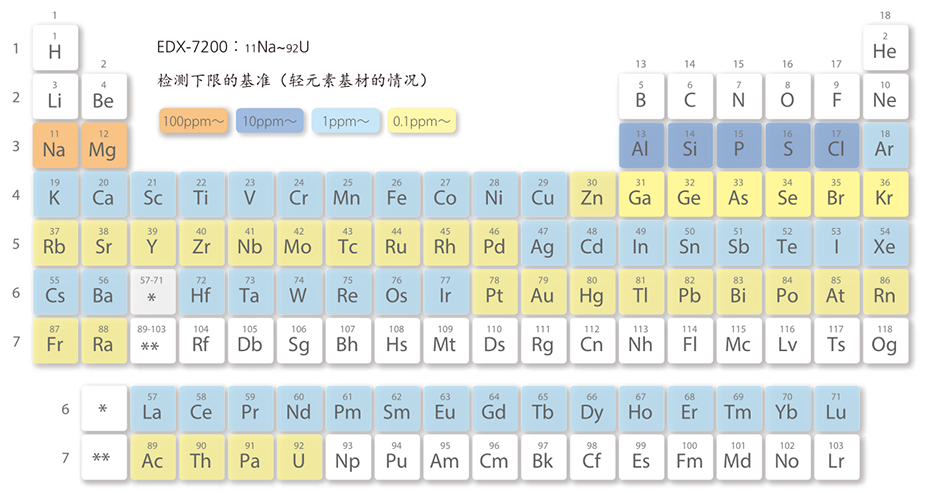

檢測元素范圍
? 用EDX-7200進行12Mg以下的輕元素分析時，推薦使用真空檢測單元或者氦氣置換檢測單元(均為選購件）。
? 檢測下限因樣品基材和共存元素不同而有差異。
? 使用樣品容器分析20Ca以下的輕元素時，由于薄膜吸收的原因，難以達到上述檢測下限基準。
卓越的通用性
從微小樣品到大型樣品，從粉末樣品到液體樣品，靈活應對各類樣品。
可配備進行輕元素高靈敏度分析時所需的真空檢測單元、氦氣置換檢測單元以及可實現自動連續測定的12位樣品 轉臺（選購件）。
4種準直器以及樣品觀察裝置
ø1、3、5、10mm 四級自動切換
根據樣品尺寸的不同，照射直徑可進行4級切換。微小異 物分析和不良分析時采用ø1mm，少量樣品時采用ø3mm和 ø5mm，可以根據樣品的形狀選擇適合的照射直徑。
標配樣品觀察裝置
通過樣品觀察裝置，可以確認X射線的照射位置。適用于 檢測微小樣品、檢測由多個測樣點組成的樣品、使用微量 樣品容器檢測等情況。

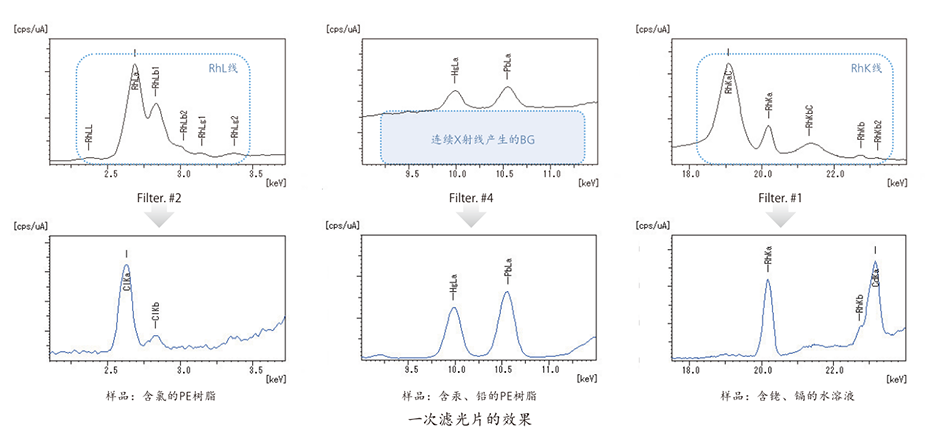

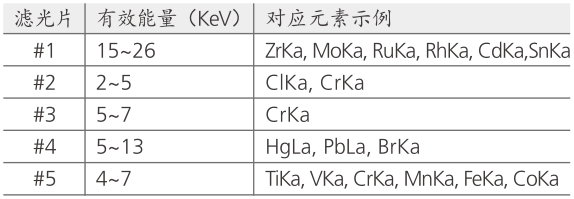

自動切換5種一次濾光片
使用一次濾光片降低X射線管產生的特性X射線和連續X射 線，從而提升檢測靈敏度，尤其于分析微量元素時有效。 EDX-7200搭載5種（含OPEN共6種）一次濾光片，可以實 現軟件操控自動切換。
準直器和一次濾光片自由組合
準直器和一次濾光片獨立驅動，可自由組合，共6×4種=24種組合可選。 同時，所有組合均可對應FP法進行定量分析。
真空檢測單元（選購件）
由于輕元素產生的X射線熒光在大氣環境下易被吸收，所以需要在真空環境下提高輕元素的檢測靈敏度。

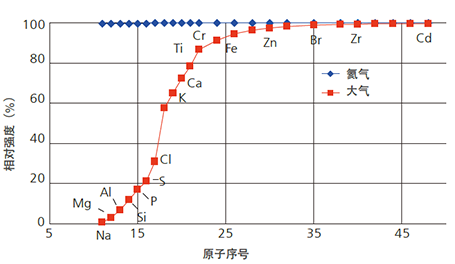

真空環境為100時，氦氣置換和大氣環境下的相對靈敏度

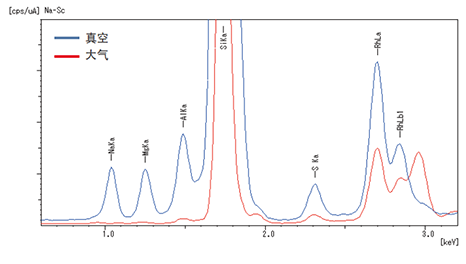

真空環境和大氣環境的分析結果比較
（樣品：鈉鈣玻璃）
氦氣置換檢測單元（選購件）
對于無法在真空環境下進行分析的樣品（如液體、會產生氣體等），可以通過氦氣置換實現輕元素分析。
升級了島津特有的氦氣置換系統（日本專利：「特許」No.5962855），且配備可實現短時間檢測并減少氦氣 消耗量的功能。

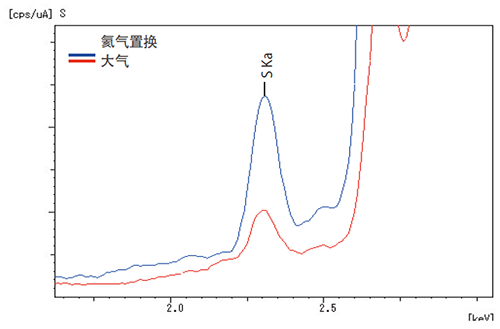

氦氣置換和大氣環境下的譜圖比較（EDX-7200/油中硫）
12位樣品轉臺（選購件）
配備樣品轉臺可實現自動連續測定。特別是在真空·氦氣 環境下可實現高通量，從而顯著提高檢測效率。
豐富的分析功能

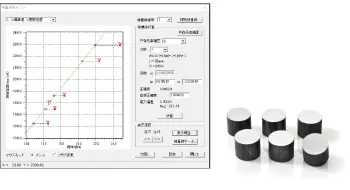

校準曲線法
校準曲線法是指通過對標準樣品的測定，依據X射線 熒光強度與標準樣品的含量關系制作校準曲線，是對未知樣品進行定量的方法。 校準曲線法需要選擇與未知樣品類型相近的標準樣品 且需要制作各元素的校準曲線，從而實現準確度高的分析?？梢赃M(jìn)行吸收/激發校正、重疊校正等各種共存元素校正。
FP法
根據理論計算而得出X射線強度的定量方法。對于難 以找到標準樣品對應的未知樣品，F(xiàn)P法是有效的定量 分析方法。
配置自動設定平衡功能
樣品主要成分為C,H,O等時，F(xiàn)P法需要進行平衡（殘 余成分）設定。如根據特征形狀判定需要平衡設定時， 軟件將自動進行。

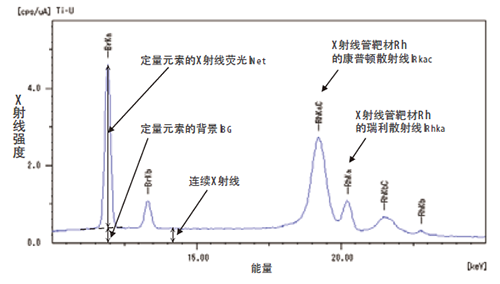

背景FP法
背景FP法指在僅計算X射線熒光（凈峰）強度的傳統FP法基 礎上，增加計算散射X射線（背景）強度的方法。（日本 專利：「特許」No.5975181）
在提升少量有機物樣品的定量準確度、異型鍍層樣品的膜厚 測定、有機膜的膜厚測定方面效果顯著。
薄膜FP法
標配薄膜FP法?？蓹z測多層膜的膜厚,同時對膜的組成進行 定量分析。薄膜FP法可對基板等基材、鍍層結果、元素信息 進行設定。
匹配功能
匹配功能是指將某種樣品的分析結果與所保存的譜庫 比較，按由高到低的順序自動排列出接近的物質。
譜庫分為含量數據和強度數據兩類，用戶均可登錄。 同時，含量數據更可手動直接錄入。

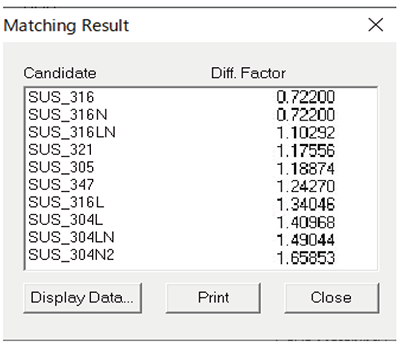

匹配結果
具有設計感的外觀

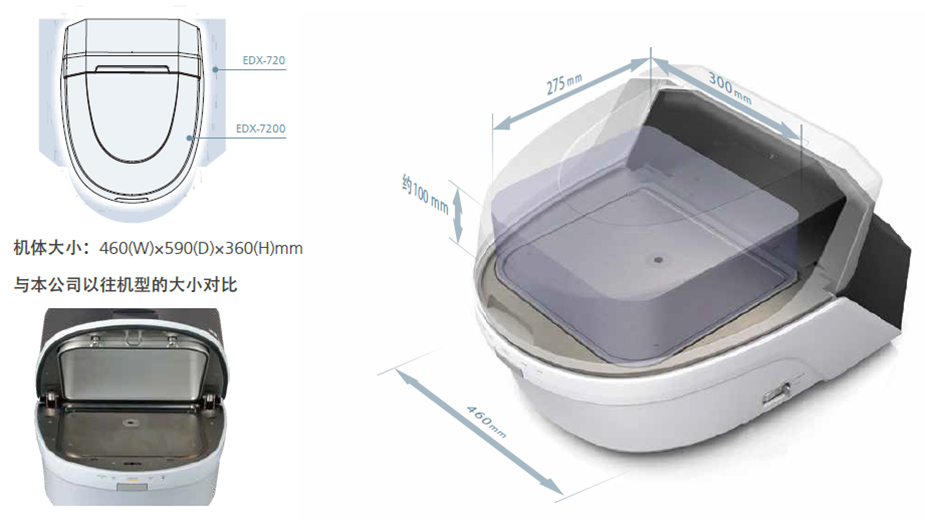

460mm寬的緊湊機身，配置大型樣品室
460mm寬的緊湊機身，與以往型號（EDX-720）相比，寬度減少了20%。
雖然機身緊湊，但卻擁有可放置300（W）×275（D）×約100（H）mm樣品（相當于A4大?。┑拇笮蜆悠肥?。
識別度高的LED顯示燈
產生X射線時，分析儀器后面的X射線顯示燈和前面的X-RAYS ON顯示燈會點亮。分析時X射線顯示燈的兩側亮起 藍燈。操作人員不在分析現場也可對分析儀器的狀態一目了然。
“初次見面”也可輕松上手的軟件PCEDX Navi
為了使X射線熒光分析貼近每一個實驗室，深入淺出的軟件PCEDX Navi應運而生。 僅憑直覺即可操作的簡潔界面，無論是初學者還是專家，都可以體驗到便捷的操作環境。
簡潔的界面
在一個界面內可以同時顯示樣品圖像、選擇分析條件、輸入樣品名稱。
在測定界面上可以直接切換準直器

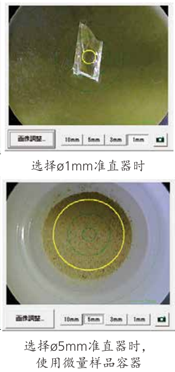

可以一邊觀察樣品圖像,一邊切換準直器直徑。 同時,選定的直徑用黃色圓圈表示。
自動保存樣品圖像
測定開始時自動讀取樣品圖像，與數據文件夾關聯保存。
